Anlagenhandbuch

Eine technische Anlage besteht aus sehr vielen verschiedenen Komponenten, die in ihrem Zusammen­spiel ein Ganzes ergeben. Durch die Komplexität einer Anlage ist es meist auf den ersten Blick schwierig, sich unter allen Komponenten und Funktionen zurecht zu finden. Zudem gibt es Vor­gaben, wie der Um­gang des Betriebs­­­personals mit der Anlage zu sein hat und welche weiteren Hinweise zu beachten sind.

Ein Anlagen­­handbuch schafft Klarheit.

Als über­geordnetes Dokument liegt der Fokus dabei auf Orientierung, Beschreibung der Komponenten und Aufzeigen sowie Darstellen von Zusammen­hängen und Ab­hängigkeiten. Es dient damit auch als Ausgangs­punkt bei der Suche nach weiteren mitgeltenden Dokumenten. Profitieren Sie von unserer langjährigen Erfahrung in Dokumentations­­projekten von Wasser­kraftwerken und anderen Anlagen.

Ihre Vorteile

  • Umfassende Beschreibung der Anlage und ihrer Komponenten
  • Vereinfachte und einheitliche Darstellungen von komplexen Zusammenhängen
  • Übergeordnetes Dokument für die Suche nach mitgeltenden Dokumenten
  • Wissenserhalt bei Generationenwechsel
  • Nachschlagewerk bei Einsätzen auf besuchten Anlagen

Projektablauf

Vor-Ort-Begehung
  • Im Vorfeld werden Zweck des Dokuments und die angesprochene Zielgruppe genau definiert. Daraus ergibt sich der Detailierungsgrad.
  • Anhand Recherchen in den bestehenden Dokumenten und anlässlich von Begehungen vor Ort werden die Informationen zusammengetragen.
  • Die nötigen Texte, Fotos und Grafiken werden erstellt und ein erster Entwurf publiziert. Dieser geht in die fachliche Prüfung.
  • Nach einem Korrekturlauf wird schliesslich das Anlagehandbuch fertiggestellt.

Der Prozess wird von einer kompetenten Ansprechperson begleitet, die Einsicht in die Anlage ermöglicht, das Recherchieren von fehlenden Informationen durchführt und das Korrekturlesen sicherstellt.

Detailierungsgrad

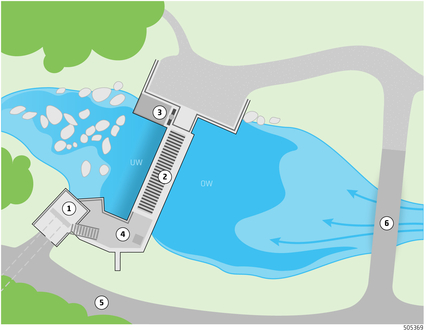

Der Detailierungs­grad muss in erster Linie den Erwartungen und dem Information­sbedarf gerecht werden. Beim Erstellen von Anlagen­handbücher für Wasser­kraftwerke hat sich ein 4-stufiges Modell bewährt:

  • Stufe 1: Objekte identifizieren, lokalisieren, benennen, Zweck definieren.
  • Stufe 2: Funktion und Zusammen­hänge aufzeigen, Kreisläufe beschreiben.
  • Stufe 3: Abläufe der Bedienung und Instand­haltung beschreiben.
  • Stufe 4: Abläufe während einer Revision beschreiben, Arbeits­anweisungen, Checklisten, etc. erstellen.

Mobile Anlagendokumentation

Mit einer mobilen Anlagendokumentation haben Sie die benötigten Informationen zur Anlage stets auf dem mobilen Endgerät dabei.

Ihre Vorteile:

  • Allgegenwärtige Verfügbarkeit
  • Offlinebetrieb für den Einsatz an Orten ohne Internetverbindung
  • Wind- und wetterbeständig
  • Intelligente Suchfunktion
  • Zugriff auf mitgeltende Dokumente

Smart Manual

Smart Manual

Ein elektronischer Ersatzteilkatalog oder eine mobile Anlagendokumentation als interaktive Applikationen immer zur Hand - mit unserem Smart Manual
